Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena

G series Coldroom Air cooler updated product high efficiency use for small cold room

Informação Básica

Lugar de origem:	China
Marca:	Kaideli
Certificação:	CE,ISO9001-2008
Número do modelo:	GUDL, GUDD, GUDJ

Quantidade de ordem mínima:	1 parte
Preço:	$100.00 - $1,700.00/sets
Detalhes da embalagem:	Embalagem de madeira da caixa
Tempo de entrega:	10-15 dias
Termos de pagamento:	TT, LC, Western Union
Habilidade da fonte:	2000 grupos/grupos por Mês

Melhor preço contacto

Produto:	Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para	Cor:	Branco
Material:	de cobre, de alumínio, inoxidável	Indústrias aplicáveis:	Fábrica dos hotéis, das lojas do material de construção, das oficinas de reparações da maquinaria, d
Lugar da sala de exposições:	Vietname, Filipinas, México, Tailândia, Cazaquistão, Nigéria, Usbequistão, Sérvia	Relatório de teste da maquinaria:	Fornecido
Tipo:	Evaporador de Coldroom	Garantia:	1 ano
Líquido refrigerante:	R22/R404A/R507	Capacidade refrigerando:	1.2-144kw
Temperatre alto:	4.5mm	Temperatura média:	6.0mm
Baixa temperatura:	9mm	Tensão:	220/380
Tipo:	Kaideli	Teste:	2.6mpa
Fã:	Axial	Tipo do fã:	WEIGUANG
Após o serviço da garantia:	Apoio em linha	Local Service Location:	Can be provided
Serviço pós-venda proporcionado:	Apoio em linha	Porto:	Ningbo/Shanghai/Guangzhou
Circunstância:	Novo
Destacar:	Refrigerador de ar da série G , Pequeno refrigerador de ar de quarto frio , Refrigerador de ar de ambiente frio de alta eficiência

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena

1. Introdução de produto:

Shell: Placa de aço de alta qualidade aplicada com pó resistente de baixa temperatura com desempenho forte da resistência de corrosão. A placa de alumínio ou os escudos de aço inoxidável podem igualmente ser personalizados. Todas as placas do tubo são feitas de 2,0 placas grossas da liga de alumínio a fim minimizar a possibilidade de escapamento interno causada vestir do tubo de cobre da inversão térmica atribuído à expansão térmica e à contração.

Bandeja da água da dupla camada: A placa exterior da bandeja da água está no formulário articulado do projeto do regaço, que facilita a inspeção e a manutenção. Marcar o projeto da inclinação na parte inferior da bandeja da água podia acelerar a drenagem e evitar a crosta de gelo e a corrosão. A bandeja interna da água é coberta com a placa de alumínio para reduzir o desvio do ar e para melhorar a eficiência do fã e o efeito de degelo.
Tubulação da inversão térmica: Tubulação interna eficiente da linha do tipo superior com laço aperfeiçoado, e triângulo positivo projeto desconcertado a fim melhorar a eficiência da inversão térmica.
Aleta: Aleta de alumínio corrugada sinusoide do Europa-estilo clássico, que poderia melhorar o distúrbio do ar e aumentar a capacidade da inversão térmica no lado do ar significativamente.
Fã: Fã de alta potência personalizado com rotor externo (temperatura de funcionamento: -40℃~60℃). Classe da isolação de motor: Categoria F, que poderia assegurar a estabilidade e a confiança;
Degelo: Tubulação de aquecimento elétrica de aço inoxidável com uma baixa potência e uma densidade. Arranja-se razoavelmente dentro da bobina e na bandeja interna da água para assegurar mais efeito de aquecimento uniforme, para aumentar o efeito de degelo e para prolongar a vida útil da tubulação de aquecimento elétrica.
Caixa de junção elétrica: Caixa de junção elétrica personalizada especial, que poderia resistir a água, o fogo e o de alta tensão e ser prendida facilmente.
Testes de fábrica: O refrigerador de ar é limpado e inspecionado e passou o teste da terra arrendada da pressão 25bar antes da entrega.
Afastamento da folha: Valores padrão: 4.5mm, 6.0mm e 9.0mm, a fim cumprir exigências diferentes da temperatura e da umidade.
Líquidos refrigerantes diferentes: Cumpra as exigências dos líquidos refrigerantes que incluem R404A, R507A, R134a, R22, etc.

2. Lista de parâmetros técnica
Parâmetros técnicos do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 4.5mm

Modelo	Refrigerando o quilowatt da capacidade		Volume do tubo	Parâmetros do fã				Degelar (aquecimento elétrico)
Modelo	SC1	SC2	dm³	直径 do 风叶数量 X Diâmetro do número X dos fãs	功率 W Poder W	风量 m³/h Areje o volume m³/h	射程 m Escala m	*支 do kW do 盘管 Quilowatt da bobina * PCes**	*支 do kW do 水盘 Quilowatt da bandeja da água * PCes**
GUDL501C	6,7	4,6	3,2	1X∅500	1X414	5000	12	0.28*6	0.28*2
GUDL501D	8,1	5,6	4,3	1X∅500	1X460	4900	12	0.30*6	0.30*2
GUDL501E	9,8	6,7	5,4	1X∅500	1X460	4500	12	0.30*8	0.30*2
GUDL601E	16,6	11,4	9,2	1X∅600	1X780	7500	15	0.40*8	0.4*2
GUDL502D	22,2	15,3	11,8	2X∅500	2X460	11500	13	0.72*6	0.72*2
GUDL602D	28,9	19,9	14,7	2X∅600	2X780	16500	16	0.72*10	0.72*2
GUDL602E	33,8	23,3	18,4	2X∅600	2X780	15200	16	0.72*10	0.72*2
GUDL602F	37,8	26,1	22,1	2X∅600	2X780	14500	16	0.72*10	0.72*2
GUDL632D	40,7	28,1	23,7	2X∅630	2X800	19000	19	0.95*10	0.95*2
GUDL632E	44,1	30,4	26,9	2X∅630	2X800	18000	19	0.87*12	0.87*4
GUDL603F	54,5	37,6	32,3	3X∅600	3X780	20500	17	1.03*12	1.03*4
GUDL633F	66,8	46,1	38,8	3X∅630	3X800	25500	20	1.03*14	1.03*4

Parâmetros técnicos do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 6.0mm

Modelo		Refrigerando o quilowatt da capacidade		Volume do tubo	Parâmetros do fã				Degelar (aquecimento elétrico)
Modelo	SC1	SC2	SC3	dm³	Diâmetro do número X dos fãs	Poder W	Areje o volume m³/h	Escala m	*Quilowatt da bobina PCes**	*Quilowatt da bandeja da água PCes**
GUDD501C	5,6	4,0	3,2	3,2	1X∅500	1X414	5200	12	0.28*8	0.28*2
GUDD501D	7,1	5,1	4,0	4,3	1X∅500	1X460	5100	12	0.30*8	0.30*2
GUDD501E	8,2	5,9	4,6	5,4	1X∅500	1X460	4800	12	0.30*10	0.30*2
GUDD601E	14,4	10,3	8,1	9,2	1X∅600	1X780	8200	15	0.40*10	0.4*2
GUDD502D	18,3	13,1	10,3	11,8	2X∅500	2X460	12000	13	0.72*8	0.72*2
GUDD602D	24,1	17,2	13,6	14,7	2X∅600	2X780	17000	16	0.72*12	0.72*2
GUDD602E	29,1	20,8	16,4	18,4	2X∅600	2X780	16400	16	0.72*12	0.72*2
GUDD602F	32,1	22,9	18,1	22,1	2X∅600	2X780	15500	16	0.72*12	0.72*2
GUDD632D	33,7	24,1	19,0	23,7	2X∅630	2X800	20000	19	0.95*12	0.95*2
GUDD632E	37,2	26,6	21,0	26,9	2X∅630	2X800	19000	19	0.87*12	0.87*4
GUDD603F	46,8	33,4	26,4	32,3	3X∅600	3X780	22000	17	1.03*12	1.03*4
GUDD633F	56,7	40,5	32,0	38,8	3X∅630	3X800	26500	20	1.03*14	1.03*4

Parâmetros técnicos do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 9.0mm

Modelo	Refrigerando o quilowatt da capacidade			Capacidade do tubo	Parâmetros do fã				Degelar (aquecimento elétrico)
Modelo	SC3	SC4	SC5	dm³	Diâmetro do número X dos fãs	Poder W	Areje o volume m³/h	Escala m	*Quilowatt da bobina PCes**	*Quilowatt da bandeja da água PCes**
GUDJ501C	2,5	2,0	1,9	3,2	1X∅500	1X414	5300	12	0.28*8	0.28*2
GUDJ501D	3,3	2,6	2,5	4,3	1X∅500	1X460	5500	12	0.30*8	0.30*2
GUDJ501E	3,7	3,0	2,9	5,4	1X∅500	1X460	5100	12	0.30*10	0.30*2
GUDJ601E	6,5	5,2	5,0	9,2	1X∅600	1X780	8300	15	0.40*10	0.4*2
GUDJ502D	8,3	6,6	6,3	11,8	2X∅500	2X460	12500	13	0.72*8	0.72*2
GUDJ602D	10,8	8,5	7,8	14,7	2X∅600	2X780	17500	16	0.72*12	0.72*2
GUDJ602E	13,3	10,6	10,2	18,4	2X∅600	2X780	17000	16	0.72*12	0.72*2
GUDJ602F	14,5	11,6	11,1	22,1	2X∅600	2X780	16000	16	0.72*12	0.72*2
GUDJ632D	15,8	12,6	12,1	23,7	2X∅630	2X800	21000	19	0.95*12	0.95*2
GUDJ632E	17,7	14,1	13,5	26,9	2X∅630	2X800	20500	19	0.87*12	0.87*4
GUDJ603F	21,4	17,1	16,4	32,3	3X∅600	3X780	23000	17	1.03*12	1.03*4
GUDJ633F	25,4	20,3	19,5	38,8	3X∅630	3X800	27000	20	1.03*14	1.03*4

Dimensões totais e tamanho da instalação do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 4.5mm

Modelo	Especificação de relação (milímetros)		*Dimensões totais BTH*	Dimensões da instalação					pesos	Ícone do esboço
Modelo	Tubulação de entrada/tubulação do retorno	Drenagem (polegadas)	*L W* H (milímetro): 610* 1,2501,040*	L	E1	E2	E3	F	quilograma	Ícone do esboço
GUDL501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	36
GUDL501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	38
GUDL501E	∅12/∅22	G1	952490674	430	640	/	/	126	44
GUDL601E	∅16/∅28	G1	1172490831	430	860	/	/	126	56
GUDL502D	∅16/∅35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	∅25/∅50	G2	2751490984	430	813	813	813	126	196	C

Dimensões totais e tamanho da instalação do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 6.0mm

Modelo	Especificação de relação (milímetros)		*Dimensões totais BTH*	Dimensões da instalação					pesos	Ícone do esboço
Modelo	Tubulação de entrada/tubulação do retorno	Drenagem (polegadas)	*L W* H (milímetro): 610* 1,2501,040*	L	E1	E2	E3	F	quilograma	Ícone do esboço
GUDD501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	35
GUDD501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	37
GUDD501E	∅12/∅22	G1	952490674	430	640	/	/	126	43
GUDD601E	∅16/∅28	G1	1172490831	430	860	/	/	126	57
GUDD502D	∅16/∅35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	∅25/∅50	G2	2751490984	430	813	813	813	126	192	C

Dimensões totais e tamanho da instalação do refrigerador de ar eficiente do afastamento de degelo elétrico do teto: 9.0mm

Modelo	Especificação de relação (milímetros)		*Dimensões totais BTH*	Dimensões da instalação					pesos	Ícone do esboço
Modelo	Tubulação de entrada/tubulação do retorno	Drenagem (polegadas)	*L W* H (milímetro): 610* 1,2501,040*	L	E1	E2	E3	F	quilograma	Ícone do esboço
GUDJ501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	34
GUDJ501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	36
GUDJ501E	∅12/∅22	G1	952490674	430	640	/	/	126	42
GUDJ601E	∅16/∅28	G1	1172490831	430	860	/	/	126	55
GUDJ502D	∅16/∅35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	∅25/∅50	G2	2751490984	430	813	813	813	126	190	C

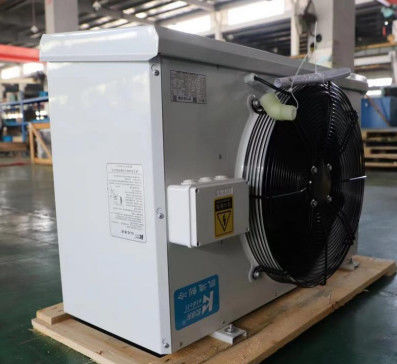

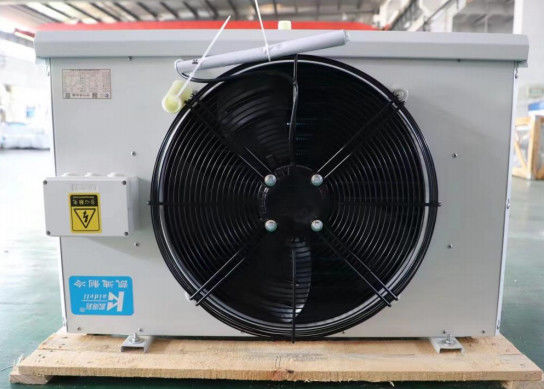

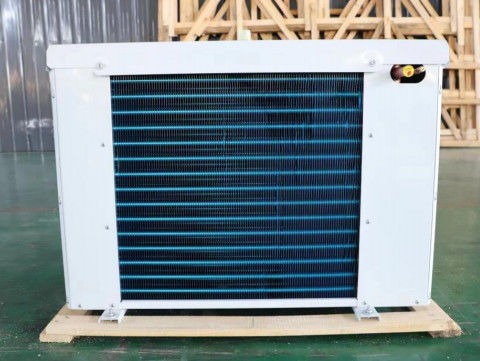

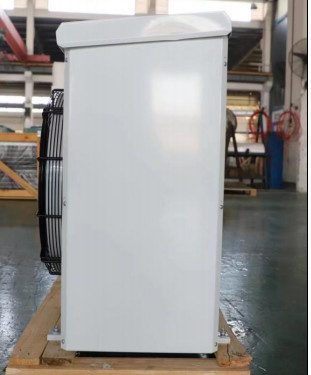

3. Opinião do esboço do produto

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 0

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 1

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 2

Nota 1: Critérios de projeto

Condições padrão da inversão térmica	Temperatura do ar da entrada	Temperatura da evaporação	Humidade relativa	Coeficiente de absorção da umidade	O grau de superheat
SC1	10℃	0℃	85%	1,35	6.5K
SC2	0℃	-8℃	85%	1,15	5.2K
SC3	-18℃	-25℃	95%	1,05	4.6K
SC4	-25℃	-31℃	95%	1,01	3.9K
SC5	-34℃	-40℃	95%	1,01	3.9K

Nota 2: Coeficiente de conversão do líquido refrigerante

Líquido refrigerante	Condições de trabalho	R22	R404A	R507	R134a
Fator de correção	SC1	0,95	1	1	0,93
Fator de correção	SC2	0,95	1	1	0,91
Fator de correção	SC3	0,95	1	1	0,85

3. Diagrama da empresa

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 3

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 4

4. Aplicação

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 5

Uso atualizado da eficiência elevada do produto do refrigerador de ar de Coldroom da série de G para a sala fria pequena 6
