Industrioso, profissão, cooperação, inovação
| Place of Origin: | China |
|---|---|
| Marca: | Kaideli |
| Certificação: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| Preço: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| Marca: | Caideli | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |

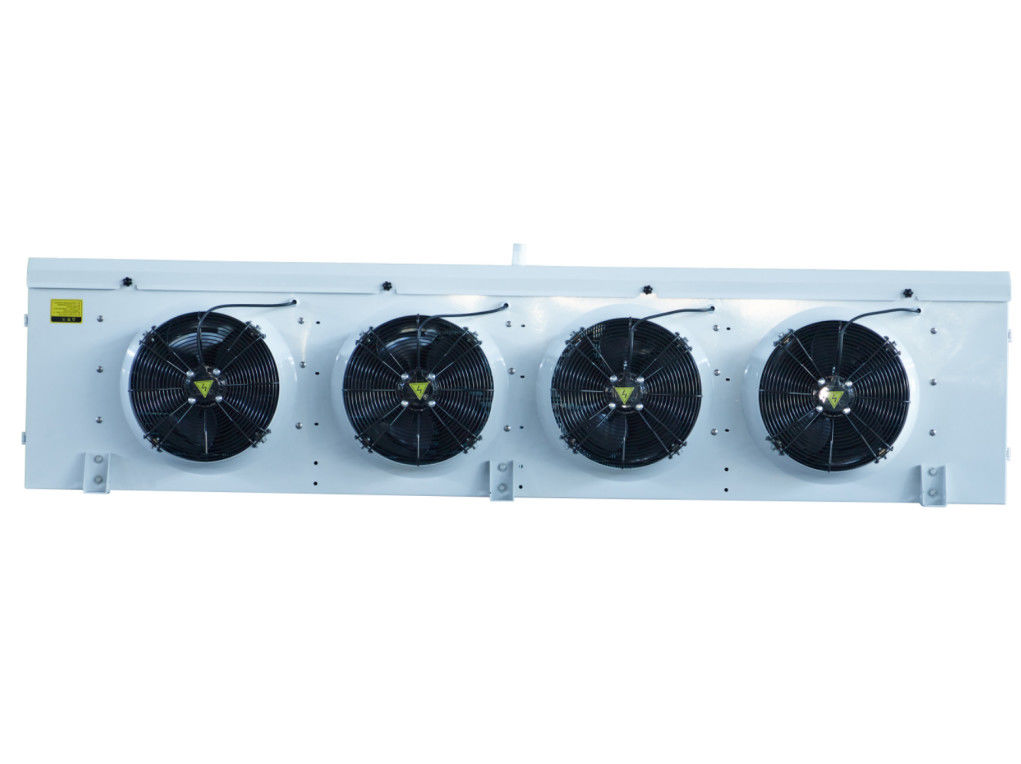

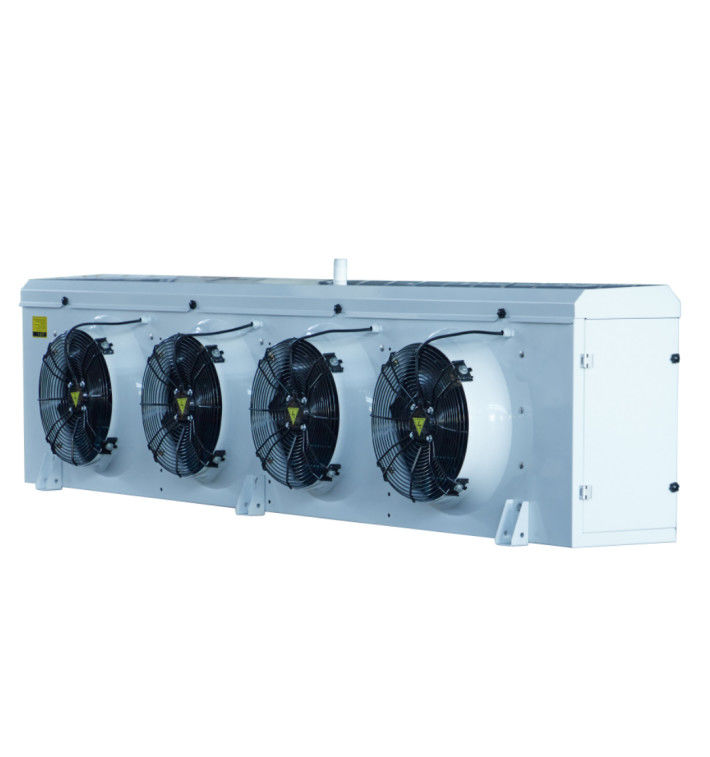

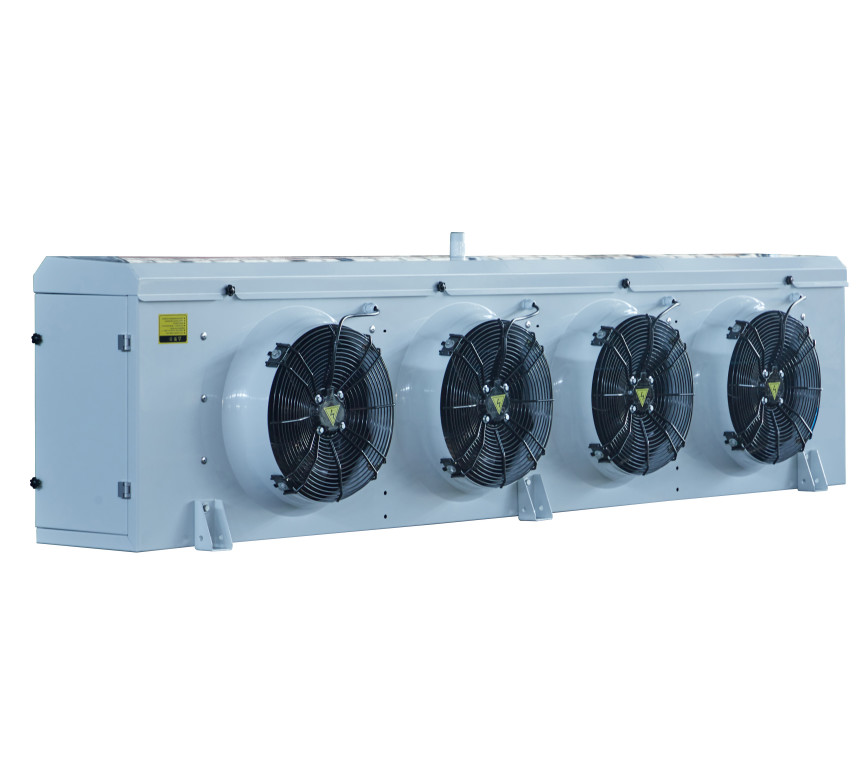

Nome do produto:Evaporador de sala de frio personalizada para o refrigerador da unidade de loja de carne 440V/3PH/60Hz
Refriadores de unidade de glicol de células industriais da série ELG
1. Descrição do produto:
O refrigerador industrial de etileno -glicol da série ELG, desenvolvido por nossa empresa, adota φ15 tubos de cobre, equipamento de resfriamento de armazenamento a frio com solução aquosa de glicol como refrigerante.
A série ELG de refrigeradores de ar pode ser usada em armazenamento a frio a 10 ℃, 0 ℃ e -18 ℃, respectivamente.
Esta série de produtos tem as seguintes características:
● Castamento: placa de aço galvanizada de alta qualidade com revestimento em pó prateado (RAL7001), com forte resistência à corrosão; As duas placas laterais e a placa de água externa adotam a estrutura articulada, que é conveniente e rápida para operar.
● A placa final do evaporador adota a placa de alumínio, o peso pode ser reduzido e o cobre pode ser protegido.
● Projeto da placa de água dupla: a placa de água externa adota estrutura angular, drenagem suave, sem ângulo morto de drenagem; A bandeja de água interna adota a estrutura de flocume da placa de alumínio. A água condensada ou a água descongelada é descarregada diretamente na saída da bandeja de água externa através da bandeja de água interna.
● O design do duto de ar longo com arco integral de alongamento tem um bom efeito de fluxo de ar.
● Para ventilador com diâmetro de 500 e 630, existem pés de suporte para o piso para facilitar a instalação.
● Bobina: tubo de cobre φ15, espaçamento do tubo 50 × 50 arranjo quadrado, a área de transferência de calor é grande, a diferença de temperatura de transferência de calor é pequena, a velocidade de glacê de barbatana é lenta.
● Finos de alumínio ondulados com filme hidrofílico, espaçamento de 4,0, 6,0 e 9,0 mm para atender aos diferentes requisitos de temperatura do armazenamento a frio.
● Fan: ventilador de rotor externo de alta potência, temperatura de operação -30 ℃ ~ 60 ℃; Especificações dos fãsφ400, φ500, φ630, a formação de diferentes especificações da série de produtos, os usuários têm mais opções.
● Desrostografia: o descongelamento padrão de aquecimento elétrico, o tubo de aquecimento de aço inoxidável é distribuído na barbatana do tubo da bobina e na placa de água interna, tem um bom efeito de degradação. A degradação da água também pode ser selecionada de acordo com os requisitos do cliente.
● Caixa de junção à prova d'água de grau IP65 e conector à prova d'água, o ventilador e o tubo de aquecimento adotam a caixa de arame independente, com melhor efeito à prova d'água, alta confiabilidade.
● Teste de pressão de fábrica estrita, pressão de teste 23bar.
2. Configuração e opções padrão:
| Peças | Configuração | Peças | Configuração | ||
| Invólucro | Folha de liga al-MG com revestimento em pó | × | Fin | Barbatanas de alumínio | ○ |
| folha com revestimento em pó | ○ | Barbatanas hidrofílicas de alumínio | ● | ||
| Folha galvanizada com revestimento em pó | ● | Descongelar | Descongelamento aéreo | ○ | |
| Placa de aço inoxidável* | ○ | Tubo de aquecimento elétrico | ● | ||
| Fã | Motor Weiguang | ● | Água | ○ | |
| Motor EBM* | ○ | Drene o fio quente | ○ | ||
| O motor do balde de vento | ○ | Cinto de aquecimento do duto de vento | ○ | ||
●: padrão ； ○: opcional ； ×: não escolha.
*: Use duto de ar de defletor lateral curto.
3. Folha de dados técnicos:
3,1 espaçamento de fin 4,0 mm
| Modelo |
Glicol 25% T1= -3℃, T2= 2℃ Tr = 10℃, Rh85% |
Glicol 34% T1= -10℃, T2= -7℃ Tr = 0℃, Rh85% |
Superfície |
Tubo Volume |
Fluxo de ar | Airthrow | Conecte o tubo | Coito | ||||
| Capa. KW |
Fluxo m3/h |
Capa. KW |
Fluxo m3/h |
m2 | dm3 | m3/h | m | Entrada | Tomada | Ralo | kg | |
| φ400Fã | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5 " | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5 " | 130 |
| φ500Fã | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5 " | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5 " | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5 " | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5 " | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5 " | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Fã | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5 " | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5 " | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5 " | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5 " | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Na tabela, T1 é a temperatura da entrada. da solução de etileno glicol, T2 é a temperatura da saída, e TR é a temperatura. de sala fria.
3.2 Espaçamento de barbatana 6,0 mm
| 型号 |
Glycol 34% T1=-10℃, Assim,T2=-7℃ Tr =0℃, Assim,RH85% |
Glycol 50% T1=-28℃, Assim,T2=-25℃ Tr =-18℃, Assim,RH95% |
Superfície |
Tubo Volume |
Fluxo de ar | Airthrow | Conecte o tubo | Coito | ||||
| Capa. KW |
Fluxo m3/h |
Capa. KW |
Fluxo m3/h |
m2 | dm3 | m3/h | m | Entrada | Tomada | Ralo | kg | |
| φ400Fã | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0,9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5 " | 122 |
| φ500Fã | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5 " | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5 " | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Fã | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5 " | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5 " | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Na tabela, T1 é a temperatura da entrada. da solução de etileno glicol, T2 é a temperatura da saída, e TR é a temperatura. de sala fria.
3,3 espaçamento da barbatana 9,0 mm
| Modelo |
Glycol 34% T1=-10℃, Assim,T2=-7℃ Tr =0℃, Assim,RH85% |
Glycol 50% T1=-28℃, Assim,T2=-25℃ Tr =-18℃, Assim,RH95% |
Superfície |
Tubo Volume |
Fluxo de ar | Airthrow | Conecte o tubo | Coito | ||||
| Capa. KW |
Fluxo m3/h |
Capa. KW |
Fluxo m3/h |
m2 | dm3 | m3/h | m | Entrada | Tomada | Ralo | kg | |
| φ400Fã | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0,9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5 " | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5 " | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5 " | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5 " | 120 |
| φ500Fã | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5 " | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5 " | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5 " | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Fã | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5 " | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5 " | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5 " | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5 " | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5 " | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5 " | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Na tabela, T1 é a temperatura da entrada. da solução de etileno glicol, T2 é a temperatura da saída, e TR é a temperatura. de sala fria.
4. Tabela de parâmetros elétricos:
| Modelo | Fum motor | Descongelamento elétrico | |||||
| Tensão (V) | Entrada (w) | Atual (a) | Velocidade (r/min) | Bobina (KW) | Bandeja (KW) | Total (KW) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3 × 0,6 | 1 × 0,6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0,51 | 1380 | 4 × 0,6 | 1 × 0,6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4 × 0,8 | 2 × 0,8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| Elg501/f* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| Elg502/f* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2,3 | 2 × 2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2.3 | 18.4 |
| Elg503/f* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3,0 | 2 × 3,0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| Elg504/f* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4 × 3,7 | 2 × 3,7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| Elg505/f* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1,1 | 2 × 1.1 | 8.8 |
| Elg631/e* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| Elg631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| Elg632/d* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| Elg632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| Elg633/f* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4,0 | 2 × 4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| Elg634/f* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5.Como selecionar evaparador correto:
Geralmente, escolha Capacidade do evaporador = Capacidade de resfriamento da sala fria *1.15
1. Quando a temperatura da sala fria está em torno de 0 ℃, selecione 4,5 mm como espaço de barbatana.
Evaporador Escolha = 1.0*Q0
2. Quando a temperatura da sala fria está em torno de -18 ℃, selecione 6mm como espaço de barbatana.
Evaparator escolha = 1.1*Q0
3. Quando a temperatura da sala fria está em torno de -25 ℃, selecione 9mm como espaço de barbatana.
Evaparator escolha = 1,27*Q0
Observações: O descongelamento da água e o tipo de degelo de gás quente também são opcionais.
Especificação personalizada Deixe -me mensagem para obter detalhes.
6. Lembre-se de conhecer outros produtos relacionados? -Clique de imagem para especificações detalhadas
7.Como garantir a qualidade? Algum procedimento?
Nosso departamento de QC garantirá cada etapa
8. sua fábrica?
Somos estabelecidos em fábrica em 1995 e, por meio de 28 anos, desenvolvidos, bem -vindos por todos os nossos clientes. Porque de todo o seu apoio agora somos uma grande família de mais de 300 pessoas, cobriu 50000 metros quadrados, e seu apoio é muito importante para continuar nosso sonho de comer alimentos frescos e saudáveis.
9. Você frequenta a exposição?
A cada ano, participaremos da exposição nacional e estrangeira doméstica, também apoiaremos nosso agente para participar da exposição, bem -vindo a se juntar a nós.
10. Por que nos escolha
Profissional: 28 anos foco em um equipamento de refrigeração da coisa
Material que usamos o suficiente
Certificado: CE, ISO e Cetiifcate de produzir equipamentos de pressão especial
11. Referência de Projetos?
12.FAQ
1, P: Onde está o seu endereço de fábrica?
R: Somos fábrica e localizamos em equipamentos de refrigeração que produzem a base de Shengzhou, província de Zhejiang.
2, P: Qual é o seu pacote?
R: Nosso pacote em conformidade com o costume exige que não inclua madeira original.
3, P: Qual é o seu MOQ?
A: Os produtos comuns podem solicitar a 1 conjunto.
4, P: Você pode oferecer amostra?
R: Sim, podemos oferecer amostra e custo e entrega por sua cobrança.
5, P: Não consigo encontrar produtos na sua lista?
A: Por favor, entre em contato comigo diretamente.
6, P: Como posso confirmar sua fábrica?
R: Temos um documento verificado de terceiros do relatório do Bureau Veritas, você pode baixar na página da empresa ou deixar uma mensagem para receber.
