Lugar de origem:
China
Marca:
Kaideli
Certificação:
CE,ISO9001-2008
Número do modelo:
El

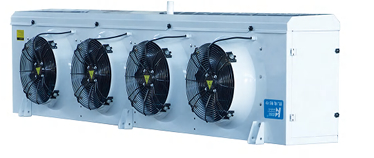

Visão geral do produto
Capa:Placa de aço galvanizado de alta qualidade revestida com revestimento em pó (RA19006, cinza prateado), com uma resistência à corrosão desejável;Tanto as placas laterais como a placa externa da bandeja de água são concebidas com estrutura articulada, que é conveniente de operar;
A folha lateral do trocador de calor é feita de chapa de alumínio, que pode proteger eficazmente o tubo de cobre e reduzir o peso;
Projeto de bandejas de drenagem dupla: a bandeja de água exterior é projetada com estrutura de borda com ângulo, o que faz com que a água drene suavemente sem ângulo morto;a bandeja interna de água é projetada com estrutura de lavatório feita de placa de alumínio,e a água condensada ou a água descongelada é descarregada directamente na saída de drenagem da placa de água exterior através da placa de água interna;
Projetado com um tubo de arco de grande comprimento, tem as características de um excelente efeito de orientação do ar.
Para os ventiladores com um diâmetro igual ou superior a 500, existem suportes de piso para facilitar a instalação;
bobina: tubos de cobre φ15 com uma disposição quadrada, baixa diferença de temperatura de transferência de calor, baixo consumo de alimentos secos e velocidade de congelação lenta das barbatanas;
Folha de alumínio ondulado, de folha de alumínio hidrofílica, com espaçamento entre folhas de 4,0 mm, 6,0 mm, 9,0 mm e 12,0 mm, para satisfazer os requisitos de diferentes temperaturas e umidade;
Ventilador: Ventilador de rotor externo de alta potência, temperatura de funcionamento: -40 °C ~ 60 °C;especificações do ventilador: φ350, φ400, φ500 e φ630, série de produtos de diferentes especificações, dando aos utilizadores mais opções;
Descongelamento: O descongelamento elétrico é adotado da forma padrão e os tubos de aquecimento de aço inoxidável são distribuídos nas barbatanas de bobina e nas placas de água internas,que podem produzir um efeito de descongelamento desejávelO descongelamento a vapor pode ser adotado conforme exigido pelo cliente.
A caixa de ligação impermeável IP65 e os conectores impermeáveis são utilizados,com melhor impermeabilização;o ventilador e o tubo de aquecimento são ligados separadamente,o que pode conduzir a uma elevada fiabilidade;
A saída do arrefecedor de ar está equipada com uma válvula de agulha, que é conveniente para os utilizadores para testar a pressão;
É submetido a um rigoroso ensaio de pressão a uma pressão de 23 bar;
As válvulas de expansão, a banda de aquecimento do tubo do ventilador e outras partes podem ser pré-instaladas de acordo com as necessidades do cliente;
É compatível com R404A, R507A, R448A, R449A, R134a, R22 e outros refrigerantes.
Descrição do modelo
Componentes padrão e opcionais
| Componente | Configuração | Componente | Configuração | ||
| Cássaro | Placas de alumínio-magnésio revestidas em pó | × | Descongelamento | Descongelamento por ar | ○ |
| Placas de aço revestidas em pó | ○ | Tubos de aquecimento elétricos | ● | ||
| Folhas galvanizadas revestidas em pó | ● | Descongelamento a gás quente (bobina e bandeja) | ○ | ||
| Placas de aço inoxidável | ○ | Válvula de expansão | ○ | ||
| Motor | Motor do rotor externo Weiguang | ● | Aquecedor de escoamento | ○ | |
| Motor do rotor externo EBM | ○ | Calor do tubo do ventilador | ○ | ||
| Ventilador de tubo de ar | ○ | Tipo de tracção forçada | ○ | ||
| Folha de alumínio | Folha de alumínio normal | ○ | |||
| Folha de alumínio hidrófila (folha azul) | ● | ||||
| ●:Componente padrão;○:Componente opcional;×:Não disponível | |||||
Ficha de dados de desempenho
| Fim de barbatana4,0 mm | |||||||||||||
| Modelo | Capacidade de arrefecimento/R404A(KW) | Superfície | Tubos volume |
Fluxo de ar | Lançamento de ar | Tubo de ligação ((mm) | Peso | ||||||
| Tc=0°C | Tc=10°C | m2 | dm3 | m3/h | m | Líquido entrada |
Gás saída |
Descolagem | Quilos | ||||
| ΔΤ=8K | ΔΤ=10K | ||||||||||||
| Série 350 de ventiladores | |||||||||||||
| EL351/BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | R1?? | 39 | |||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | R1?? | 41 | |||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | R1?? | 54 | |||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | R1?? | 58 | |||
| EL353/BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | R1?? | 69 | |||
| EL353/CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | R1?? | 75 | |||
| EL354/BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | R1?? | 84 | |||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | R1?? | 92 | |||
| Série de ventiladores 400 | |||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | R1?? | 49 | |||
| EL401/DL-ET | 5.3 | 7.8 | 35 | 5.4 | 3200 | 12 | φ12 | φ22 | R1?? | 52 | |||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | R1.5- Não. | 72 | |||
| EL402/DL-ET | 10.5 | 15.4 | 70 | 10 | 6400 | 13 | φ16 | φ22 | R1.5- Não. | 78 | |||
| EL403/CL-ET | 13.4 | 19.7 | 78.7 | 11 | 11100 | 14 | φ16 | φ28 | R1.5- Não. | 95 | |||
| EL403/DL-ET | 15.7 | 23.1 | 105 | 14.6 | 9600 | 14 | φ16 | φ28 | R1.5- Não. | 104 | |||
| EL404/CL-ET | 17.8 | 26.2 | 105 | 14.5 | 14800 | 15 | φ16 | φ35 | R1.5- Não. | 118 | |||
| EL404/DL-ET | 21 | 30.9 | 140 | 19.3 | 12800 | 15 | φ16 | φ35 | R1.5- Não. | 130 | |||
| Série de ventiladores 500 | |||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61.2 | 9 | 6800 | 18 | φ16 | φ22 | R1,5 | 93 | |||
| EL501/EL-ET | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | R1,5 | 99 | |||
| EL501/FL-ET | 12.9 | 19 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | R1,5 | 104 | |||
| EL502/DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | R1,5 | 132 | |||
| EL502/EL-ET | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | R1,5 | 143 | |||
| EL502/FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | R1,5 | 153 | |||
| EL503/DL-ET | 29.3 | 43 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | R2 | 180 | |||
| EL503/EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | R2 | 196 | |||
| EL503/FL-ET | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | R2 | 212 | |||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | R2 | 228 | |||
| EL504/EL-ET | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | R2 | 249 | |||
| EL504/FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ54 | R2 | 270 | |||
| EL505/DL-ET | 49 | 72 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ54 | R2 | 276 | |||
| EL505/EL-ET | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ54 | R2 | 302 | |||
| EL505/FL-ET | 64.3 | 94.5 | 459.3 | 62 | 27500 | 23 | φ28 | φ54 | R2 | 328 | |||
| Série de ventiladores 630 | |||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105 | 15 | 10000 | 28 | φ16 | φ28 | R1,5 | 125 | |||
| EL631/EL-ET | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | R1,5 | 134 | |||
| EL631/FL-ET | 20.4 | 30 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | R1,5 | 143 | |||
| EL632/DL-ET | 31.5 | 46.3 | 210 | 28.9 | 20000 | 31 | φ22 | φ42 | R1,5 | 206 | |||
| EL632/EL-ET | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | R1,5 | 224 | |||
| EL632/FL-ET | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | R1,5 | 242 | |||
| EL633/DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | R2- Não. | 288 | |||
| EL633/EL-ET | 55.1 | 81 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ54 | R2- Não. | 314 | |||
| EL633/FL-ET | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ54 | R2- Não. | 341 | |||
| EL634/DL-ET | 63 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ54 | R2- Não. | 369 | |||
| EL634/EL-ET | 73.5 | 108 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ54 | R2- Não. | 405 | |||
| EL634/FL-ET | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ54 | R2- Não. | 440 | |||
| 1) Tc na tabela é a temperatura da sala fria; ΔΤ é a diferença de temperatura de transferência de calor, isto é, a diferença entre a temperatura da sala fria e a temperatura de evaporação. 2) O lançamento de ar é de 0,5 m/s à temperatura ambiente. 3) Para a capacidade de arrefecimento em outras condições de trabalho, ver coeficiente de correcção. |
|||||||||||||
| Fim de barbatana6,0 mm | |||||||||||||
| Modelo | Capacidade de arrefecimento/R404A(KW) | Superfície | Tubos volume |
Fluxo de ar | Lançamento de ar | Tubo de ligação ((mm) | Peso | ||||||
| Tc=0°C | Tc=-18°C | m2 | dm3 | m3/h | m | Líquido entrada |
Gás saída |
Descolagem | Quilos | ||||
| ΔΤ=8K | ΔΤ=7K | ||||||||||||
| Série 350 de ventiladores | |||||||||||||
| EL351/BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | R1?? | 38 | |||
| EL351/CD-ET | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | R1?? | 40 | |||
| EL352/BD-ET | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | R1?? | 52 | |||
| EL352/CD-ET | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | R1?? | 56 | |||
| EL353/BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | R1?? | 67 | |||
| EL353/CD-ET | 7 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | R1?? | 72 | |||
| EL354/BD-ET | 7.3 | 5.8 | 33 | 6.8 | 8600 | 13 | φ12 | φ22 | R1?? | 81 | |||
| EL354/CD-ET | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | R1?? | 88 | |||
| Série de ventiladores 400 | |||||||||||||
| EL401/CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | R1?? | 47 | |||
| EL401/DD-ET | 4 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | R1?? | 50 | |||
| EL402/CD-ET | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | R1.5- Não. | 69 | |||
| EL402/DD-ET | 8.1 | 6.5 | 47.5 | 10 | 6900 | 14 | φ16 | φ22 | R1.5- Não. | 74 | |||
| EL403/CD-ET | 10.1 | 8 | 53.4 | 11 | 11400 | 15 | φ16 | φ28 | R1.5- Não. | 90 | |||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | R1.5- Não. | 98 | |||
| EL404/CD-ET | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | R1.5- Não. | 112 | |||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | R1.5- Não. | 122 | |||
| Série de ventiladores 500 | |||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9 | 7000 | 19 | φ16 | φ22 | R1,5 | 90 | |||
| EL501/ED-ET | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | R1,5 | 94 | |||
| EL501/FD-ET | 11.2 | 9 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | R1,5 | 99 | |||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | R1,5 | 126 | |||
| EL502/ED-ET | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | R1,5 | 134 | |||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | R1,5 | 143 | |||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | R2 | 170 | |||
| EL503/ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | R2 | 183 | |||
| EL503/FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | R2 | 196 | |||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | R2 | 215 | |||
| EL504/ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | R2 | 232 | |||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ54 | R2 | 250 | |||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ54 | R2 | 259 | |||
| EL505/ED-ET | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ54 | R2 | 281 | |||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62 | 30500 | 24 | φ28 | φ54 | R2 | 303 | |||
| Série de ventiladores 630 | |||||||||||||
| EL631/DD-ET | 13.5 | 10.8 | 71.2 | 15 | 10300 | 29 | φ16 | φ28 | R1,5 | 119 | |||
| EL631/ED-ET | 16 | 12.8 | 89 | 18.8 | 9800 | 28 | φ16 | φ28 | R1,5 | 126 | |||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | R1,5 | 134 | |||
| EL632/DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | R1,5 | 194 | |||
| EL632/ED-ET | 32 | 25.6 | 178 | 36.1 | 19600 | 31 | φ22 | φ42 | R1,5 | 209 | |||
| EL632/FD-ET | 36.3 | 29 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | R1,5 | 224 | |||
| EL633/DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | R2- Não. | 270 | |||
| EL633/ED-ET | 48.1 | 38.5 | 267 | 53.4 | 29400 | 34 | φ28 | φ54 | R2- Não. | 292 | |||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ54 | R2- Não. | 315 | |||
| EL634/DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ54 | R2- Não. | 346 | |||
| EL634/ED-ET | 64.1 | 51.3 | 356 | 70.8 | 39200 | 36 | φ28 | φ54 | R2- Não. | 375 | |||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ54 | R2- Não. | 405 | |||
| 1) Tc na tabela é a temperatura da sala fria; ΔΤ é a diferença de temperatura de transferência de calor, isto é, a diferença entre a temperatura da sala fria e a temperatura de evaporação. 2) O lançamento de ar é de 0,5 m/s à temperatura ambiente. 3) Para a capacidade de arrefecimento em outras condições de trabalho, ver coeficiente de correcção. |
|||||||||||||
| Esquema das barbatanas 9,0 mm | |||||||||||||
| Modelo | Capacidade de arrefecimento/R404A ((KW) | Superfície | Tubos volume |
Fluxo de ar | Lançamento de ar | Tubo de ligação ((mm) | Peso | ||||||
| Tc=0°C | Tc=-18°C | Tc=- 25°C | m2 | dm3 | m3/h | m | Líquido entrada |
Gás saída |
Descolagem | Quilos | |||
| ΔΤ=8K | ΔΤ=7K | ΔΤ= 6K | |||||||||||
| Série 350 de ventiladores | |||||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | R1?? | 38 | ||
| EL351/CJ-ET | 2 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | R1?? | 40 | ||
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | R1?? | 52 | ||
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | R1?? | 55 | ||
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | R1?? | 66 | ||
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | R1?? | 71 | ||
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | R1?? | 80 | ||
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | R1?? | 87 | ||
| Série de ventiladores 400 | |||||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | R1?? | 47 | ||
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | R1?? | 50 | ||
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | R1.5- Não. | 68 | ||
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10 | 7300 | 15 | φ16 | φ22 | R1.5- Não. | 73 | ||
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11 | 11700 | 16 | φ16 | φ28 | R1.5- Não. | 89 | ||
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | R1.5- Não. | 97 | ||
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | R1.5- Não. | 111 | ||
| EL404/DJ-ET | 13 | 10.4 | 8.6 | 65 | 19.3 | 14600 | 17 | φ16 | φ35 | R1.5- Não. | 120 | ||
| Série de ventiladores 500 | |||||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9 | 7380 | 20 | φ16 | φ22 | R1,5 | 89 | ||
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | R1,5 | 93 | ||
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | R1,5 | 98 | ||
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | R1,5 | 124 | ||
| EL502/EJ-ET | 17 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | R1,5 | 132 | ||
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | R1,5 | 141 | ||
| EL503/DJ-ET | 21.3 | 17 | 14 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | R2 | 168 | ||
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | R2 | 180 | ||
| EL503/FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | R2 | 193 | ||
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | R2 | 212 | ||
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134 | 39.2 | 27200 | 24 | φ22 | φ42 | R2 | 228 | ||
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ54 | R2 | 245 | ||
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ54 | R2 | 256 | ||
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ54 | R2 | 276 | ||
| EL505/FJ-ET | 49 | 39.2 | 32.3 | 213.2 | 62 | 31750 | 25 | φ28 | φ54 | R2 | 297 | ||
| Série de ventiladores 630 | |||||||||||||
| EL631/DJ-ET | 11.2 | 9 | 7.4 | 48.7 | 15 | 10600 | 30 | φ16 | φ28 | R1,5 | 118 | ||
| EL631/EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | R1,5 | 125 | ||
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | R1,5 | 132 | ||
| EL632/DJ-ET | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | R1,5 | 192 | ||
| EL632/EJ-ET | 26.2 | 21 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | R1,5 | 206 | ||
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | R1,5 | 220 | ||
| EL633/DJ-ET | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | R2- Não. | 266 | ||
| EL633/EJ-ET | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ54 | R2- Não. | 282 | ||
| EL633/FJ-ET | 43.8 | 35 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ54 | R2- Não. | 309 | ||
| EL634/DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ54 | R2- Não. | 340 | ||
| EL634/EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ54 | R2- Não. | 369 | ||
| EL634/FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ54 | R2- Não. | 397 | ||
| 1) Tc na tabela é a temperatura da sala fria; ΔΤ é a diferença de temperatura de transferência de calor, isto é, a diferença entre a temperatura da sala fria e a temperatura de evaporação. 2) O lançamento de ar é de 0,5 m/s à temperatura ambiente. 3) Para a capacidade de arrefecimento em outras condições de trabalho, ver coeficiente de correcção. |
|||||||||||||
| Peso das barbatanas 12,0 mm | |||||||||||||
| Modelo | Capacidade de arrefecimento/R404A ((KW) | Superfície | Tubos volume |
Fluxo de ar | Lançamento de ar | Tubo de ligação ((mm) | Peso | ||||||
| Tc=0°C | Tc=-25°C | Tc=-35°C | m2 | dm3 | m3/h | m | Líquido entrada |
Gás saída |
Descolagem | Quilos | |||
| ΔΤ=8K | ΔΤ=6K | ΔΤ= 6K | |||||||||||
| Série de ventiladores 400 | |||||||||||||
| EL401/DK-ET | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | R1?? | 50 | ||
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25 | 10 | 7600 | 16 | φ16 | φ22 | R1.5- Não. | 74 | ||
| EL403/DK-ET | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | R1.5- Não. | 97 | ||
| EL404/DK-ET | 11.5 | 7.6 | 7.5 | 50 | 19.3 | 15200 | 18 | φ16 | φ35 | R1.5- Não. | 121 | ||
| Série de ventiladores 500 | |||||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | R1,5 | 94 | ||
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | R1,5 | 98 | ||
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | R1,5 | 134 | ||
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | R1,5 | 142 | ||
| EL503/EK-ET | 22.1 | 14.6 | 14.3 | 82 | 31.5 | 21000 | 24 | φ22 | φ42 | R2 | 182 | ||
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | R2 | 195 | ||
| EL504/EK-ET | 27.8 | 18.3 | 18 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | R2 | 231 | ||
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ54 | R2 | 248 | ||
| EL505/EK-ET | 34.8 | 23 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ54 | R2 | 279 | ||
| EL505/FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62 | 32500 | 26 | φ28 | φ54 | R2 | 301 | ||
| Série de ventiladores 630 | |||||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | R1,5 | 126 | ||
| EL631/FK-ET | 12.3 | 8.1 | 8 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | R1,5 | 133 | ||
| EL632/EK-ET | 21.6 | 14.3 | 14 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | R1,5 | 208 | ||
| EL632/FK-ET | 24.7 | 16.3 | 16 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | R1,5 | 223 | ||
| EL633/EK-ET | 32.3 | 21.3 | 21 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ54 | R2- Não. | 291 | ||
| EL633/FK-ET | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ54 | R2- Não. | 313 | ||
| EL634/EK-ET | 43.1 | 28.4 | 28 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ54 | R2- Não. | 373 | ||
| EL634/FK-ET | 49.5 | 32.7 | 32.1 | 225 | 84.9 | 39200 | 38 | φ35 | φ54 | R2- Não. | 402 | ||
| 1) Tc na tabela é a temperatura da sala fria; ΔΤ é a diferença de temperatura de transferência de calor, isto é, a diferença entre a temperatura da sala fria e a temperatura de evaporação. 2) O lançamento de ar é de 0,5 m/s à temperatura ambiente. 3) Para a capacidade de arrefecimento em outras condições de trabalho, ver coeficiente de correcção. |
|||||||||||||
Parâmetros elétricos
| Modelo | Motor do ventilador | Descongelamento por aquecimento eléctrico | |||||
| Voltagem(V) | Potência(W) | Corrente(A) | Velocidade de rotação(r/min) | Empilhadeira(KW) | Placa de água(KW) | Potência total(KW) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2x0.5 | 1 x 0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2x0.9 | 1 x 0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | Dois por um.3 | Um por um.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | Dois por um.7 | Um por um.7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0.51 | 1380 | 3x0.6 | 1 x 0.6 | 2.4 |
| EL401/D* | 380-3 | 205 | 0.51 | 1380 | 4x0.6 | 1 x 0.6 | 3 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3x1.1 | Um por um.1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | 4x1.1 | Um por um.1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1.53 | 1380 | 3x1.6 | Um por um.6 | 6.4 |
| EL403/D* | 380-3 | 615 | 1.53 | 1380 | 4x1.6 | Um por um.6 | 8 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | Três vezes dois.0 | Um por dois.0 | 8 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | Quatro por dois.0 | Um por dois.0 | 10 |
| EL501/D* | 380-3 | 500 | 0.95 | 1380 | 4x0.8 | 2x0.8 | 4.8 |
| EL501/E* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2x0.8 | 6.4 |
| EL501/F* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2x0.8 | 6.4 |
| EL502/D* | 380-3 | 1000 | 1.9 | 1380 | 4x1.6 | Dois por um.6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | Dois por um.6 | 12.8 |
| EL502/F* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | Dois por um.6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2.85 | 1380 | Quatro por dois.3 | Dois por dois.3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | Dois por dois.3 | 18.4 |
| EL503/F* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | Dois por dois.3 | 18.4 |
| EL504/D* | 380-3 | 2000 | 3.8 | 1380 | Quatro vezes três.0 | Dois por três.0 | 18 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | Dois por três.0 | 24 |
| EL504/F* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | Dois por três.0 | 24 |
| EL505/D* | 380-3 | 2500 | 4.75 | 1380 | 6x3.0 | Dois por três.0 | 24 |
| EL505/E* | 380-3 | 2500 | 4.75 | 1380 | Oito vezes três.0 | Dois por três.0 | 30 |
| EL505/F* | 380-3 | 2500 | 4.75 | 1380 | Oito vezes três.0 | Dois por três.0 | 30 |
| EL631/D* | 380-3 | 800 | 1.6 | 1320 | 6x1.1 | Dois por um.1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | Dois por um.1 | 12.1 |
| EL631/F* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | Dois por um.1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6x2.0 | Dois por dois.0 | 16 |
| EL632/E* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | Dois por dois.0 | 22 |
| EL632/F* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | Dois por dois.0 | 22 |
| EL633/D* | 380-3 | 2400 | 4.8 | 1320 | 6x3.0 | Dois por três.0 | 24 |
| EL633/E* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | Dois por três.0 | 33 |
| EL633/F* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | Dois por três.0 | 33 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | Oito vezes três.0 | Dois por três.0 | 30 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11x3.0 | Dois por três.0 | 39 |
| EL634/F* | 380-3 | 3200 | 6.4 | 1320 | 11x3.0 | Dois por três.0 | 39 |
Você vai à exposição?
Todos os anos iremos participar de exposições nacionais e estrangeiras, também apoiaremos o nosso agente para participar da exposição, bem-vindo a nos acompanhar.
Porquê escolher-nos?
Profissional: 28 anos foco numa coisa: equipamentos de refrigeração
Material que usamos suficiente
Certificado:CE, ISO e certificado de produção de equipamento sob pressão especial
Referência de projeto?
Perguntas frequentes
1Q: Onde está o endereço da sua fábrica?
R: Somos fábrica e localizada na base de produção de equipamentos de refrigeração Shengzhou, província de Zhejiang.
2Q: Qual é o seu pacote?
A: Nosso pacote cumpre com a necessidade personalizada não inclui madeira original.
3Q: Qual é o seu MOQ?
A: Os produtos comuns podem ser encomendados a partir de 1 conjunto.
4P: Pode oferecer uma amostra?
R: Sim, podemos oferecer amostra. E custo e entrega a seu cargo.
5, P: Não consigo encontrar produtos na sua lista?
R: Por favor, contacte-me directamente.
6P: Como posso confirmar a sua fábrica?
R: Temos um documento verificado por terceiros do relatório Bureau Veritas, você pode baixar na página da empresa ou me deixar uma mensagem para obter.
Envie a sua consulta directamente para nós
