Evaporador de armazenamento a frio de elevada eficiência da série G

G Series High Efficient Cold Storage Evaporator
G Series High Efficient Cold Storage Evaporator
G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator G Series High Efficient Cold Storage Evaporator
Informação Básica
Lugar de origem: China
Marca: Kaideli
Certificação: CE,ISO9001-2008
Número do modelo: GUDL, GUDD, GUDJ
Quantidade de ordem mínima: 1 peça
Preço: $100.00 - $1,700.00/sets
Detalhes da embalagem: Embalagem de madeira da caixa
Tempo de entrega: 10-15 dias
Termos de pagamento: TT, LC, Western Union
Habilidade da fonte: 2000 conjuntos por mês
Melhor preço contacto
Indústrias aplicáveis: Hotéis, lojas do material de construção, oficinas de reparações da maquinaria, alimento & de fábrica Localização da sala de exposição: Vietname, Filipinas, México, Tailândia, Cazaquistão, Nigéria, Usbequistão, Tajiquistão
Inspecção de saída por vídeo: fornecido Relatório de ensaio da máquina: fornecido
Tipo: Evaporador Aplicação: Peças da refrigeração
Garantia: 1 ano refrigerante: R-22/404
Materiais: Cobre Capacidade refrigerando: 1.2-144kw
Temperatre alto: 4.5 mm Temperatura média: 6.0mm
Baixa temperatura: 9 mm Voltagem: 220/380
Marca: Kaideli Teste: 2.6Mpa
Fã: Axial Serviço pós-garantia: Apoio em linha
Localização do serviço local: Nenhum Tipo de comercialização: Novo produto 2023
Serviço pós-venda prestado: Apoio em linha Porto: Ningbo/Shanghai/Guangzhou
Condição: novo Cores: Opção (branco, verde, preto)
Destacar:

Evaporador de armazenamento a frio de elevada eficiência

,

Evaporador de armazenamento a frio da série G

,

Evaporador de armazenamento a frio

Nome do Produto: Evaporador da marca Kaideli Novos modelos de refrigerador de ar para sala fria 4,5 mm 6,0 mm 9,0 mm



1. Introdução do produto:

  • Concha:Placa de aço de alta qualidade aplicada com pó resistente a baixas temperaturas com forte desempenho de resistência à corrosão.Placa de alumínio ou conchas de aço inoxidável também podem ser personalizadas.Todas as placas de tubo são feitas de placas de liga de alumínio com espessura 2.0 para minimizar a possibilidade de vazamento interno causado pelo desgaste do tubo de cobre de troca de calor devido à expansão e contração térmica.
  • Bandeja de água de camada dupla:A placa externa da bandeja de água tem formato de colo articulado, o que facilita a inspeção e manutenção.O design inclinado com nervuras na parte inferior da bandeja de água pode acelerar a drenagem e evitar formação de gelo e corrosão.A bandeja interna de água é coberta com placa de alumínio para reduzir o desvio de ar e melhorar a eficiência do ventilador e o efeito de descongelamento.
  • Tubo de troca de calor:Tubo de rosca interna eficiente de marca premium com circuito otimizado e design escalonado em triângulo positivo para melhorar a eficiência da troca de calor.
  • Barbatana:Aleta de alumínio corrugado sinusóide clássico de estilo europeu, que pode melhorar significativamente a perturbação do ar e aumentar significativamente a capacidade de troca de calor no lado do ar.
  • Fã:Ventilador personalizado de alta potência com rotor externo (temperatura de operação: -40°C~60°C).Classe de isolamento do motor: Grau F, que pode garantir estabilidade e confiabilidade;
  • Descongelamento:Tubo de aquecimento elétrico em aço inoxidável com baixa potência e densidade.É razoavelmente organizado dentro da bobina e no recipiente de água interno para garantir um efeito de aquecimento mais uniforme, aumentar o efeito de descongelamento e prolongar a vida útil do tubo de aquecimento elétrico.
  • Caixa de junção elétrica:Caixa de junção elétrica personalizada especial, que pode resistir à água, fogo e alta tensão e ser conectada facilmente.
  • Testes de fábrica:O refrigerador de ar é limpo e inspecionado e passou no teste de retenção de pressão de 25 bar antes da entrega.
  • Espaçamento entre folhas:Valores padrão: 4,5 mm, 6,0 mm e 9,0 mm, para atender a diferentes requisitos de temperatura e umidade.
  • Diferentes refrigerantes:Atenda aos requisitos de refrigerantes, incluindo R404A, R507A, R134a, R22, etc.



2.Lista de parâmetros técnicos
Parâmetros técnicos do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 4,5 mm

Modelo Capacidade de refrigeração kW Volume do tubo Parâmetros do ventilador Descongelamento (aquecimento eléctrico)
SC1 SC2 DM3 风叶数量X直径
Número X diâmetro dos ventiladores		 功率W
Potência W		 风量m3/h
Volume de ar m3/h		 射程m
Alcance m		 盘管kW*支
Bobina kW * peças		 水盘kW*支
Bandeja de água kW * pcs
GUDL501C 6.7 4.6 3.2 1X∅500 1X414 5.000 12 0,28*6 0,28*2
GUDL501D 8.1 5.6 4.3 1X∅500 1X460 4900 12 0,30*6 0,30*2
GUDL501E 9,8 6.7 5.4 1X∅500 1X460 4500 12 0,30*8 0,30*2
GUDL601E 16.6 11.4 9.2 1X∅600 1X780 7500 15 0,40*8 0,4*2
GUDL502D 22.2 15.3 11.8 2X∅500 2X460 11.500 13 0,72*6 0,72*2
GUDL602D 28,9 19,9 14,7 2X∅600 2X780 16.500 16 0,72*10 0,72*2
GUDL602E 33,8 23.3 18.4 2X∅600 2X780 15200 16 0,72*10 0,72*2
GUDL602F 37,8 26.1 22.1 2X∅600 2X780 14.500 16 0,72*10 0,72*2
GUDL632D 40,7 28.1 23,7 2X∅630 2X800 19.000 19 0,95*10 0,95*2
GUDL632E 44,1 30,4 26,9 2X∅630 2X800 18.000 19 0,87*12 0,87*4
GUDL603F 54,5 37,6 32,3 3X∅600 3X780 20500 17 1,03*12 1,03*4
GUDL633F 66,8 46,1 38,8 3X∅630 3X800 25.500 20 1,03*14 1,03*4


Parâmetros técnicos do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 6,0 mm

Modelo   Capacidade de refrigeração kW Volume do tubo Parâmetros do ventilador Descongelamento (aquecimento eléctrico)
SC1 SC2 SC3 DM3 Número X diâmetro dos ventiladores Potência W Volume de ar m3/h Alcance m Bobina kW * peças Bandeja de água kW * pcs
GUDD501C 5.6 4,0 3.2 3.2 1X∅500 1X414 5200 12 0,28*8 0,28*2
GUDD501D 7.1 5.1 4,0 4.3 1X∅500 1X460 5100 12 0,30*8 0,30*2
GUDD501E 8.2 5.9 4.6 5.4 1X∅500 1X460 4800 12 0,30*10 0,30*2
GUDD601E 14.4 10.3 8.1 9.2 1X∅600 1X780 8200 15 0,40*10 0,4*2
GUDD502D 18.3 13.1 10.3 11.8 2X∅500 2X460 12.000 13 0,72*8 0,72*2
GUDD602D 24.1 17.2 13.6 14,7 2X∅600 2X780 17.000 16 0,72*12 0,72*2
GUDD602E 29.1 20,8 16.4 18.4 2X∅600 2X780 16400 16 0,72*12 0,72*2
GUDD602F 32.1 22,9 18.1 22.1 2X∅600 2X780 15.500 16 0,72*12 0,72*2
GUDD632D 33,7 24.1 19,0 23,7 2X∅630 2X800 20.000 19 0,95*12 0,95*2
GUDD632E 37,2 26,6 21,0 26,9 2X∅630 2X800 19.000 19 0,87*12 0,87*4
GUDD603F 46,8 33,4 26,4 32,3 3X∅600 3X780 22.000 17 1,03*12 1,03*4
GUDD633F 56,7 40,5 32,0 38,8 3X∅630 3X800 26.500 20 1,03*14 1,03*4



Parâmetros técnicos do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 9,0 mm

Modelo Capacidade de refrigeração kW Capacidade do tubo Parâmetros do ventilador Descongelamento (aquecimento eléctrico)
SC3 SC4 SC5 DM3 Número X diâmetro dos ventiladores Potência W Volume de ar m3/h Alcance m Bobina kW * peças Bandeja de água kW * pcs
GUDJ501C 2,5 2,0 1,9 3.2 1X∅500 1X414 5300 12 0,28*8 0,28*2
GUDJ501D 3.3 2.6 2,5 4.3 1X∅500 1X460 5500 12 0,30*8 0,30*2
GUDJ501E 3.7 3,0 2.9 5.4 1X∅500 1X460 5100 12 0,30*10 0,30*2
GUDJ601E 6,5 5.2 5,0 9.2 1X∅600 1X780 8300 15 0,40*10 0,4*2
GUDJ502D 8.3 6.6 6.3 11.8 2X∅500 2X460 12.500 13 0,72*8 0,72*2
GUDJ602D 10.8 8,5 7,8 14,7 2X∅600 2X780 17.500 16 0,72*12 0,72*2
GUDJ602E 13.3 10.6 10.2 18.4 2X∅600 2X780 17.000 16 0,72*12 0,72*2
GUDJ602F 14,5 11.6 11.1 22.1 2X∅600 2X780 16.000 16 0,72*12 0,72*2
GUDJ632D 15,8 12.6 12.1 23,7 2X∅630 2X800 21.000 19 0,95*12 0,95*2
GUDJ632E 17,7 14.1 13,5 26,9 2X∅630 2X800 20500 19 0,87*12 0,87*4
GUDJ603F 21.4 17.1 16.4 32,3 3X∅600 3X780 23.000 17 1,03*12 1,03*4
GUDJ633F 25,4 20.3 19,5 38,8 3X∅630 3X800 27.000 20 1,03*14 1,03*4


Dimensões gerais e tamanho de instalação do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 4,5 mm

Modelo Especificação da interface (mm) Dimensões totais B*T*H Dimensões de instalação pesos Ícone de contorno
Tubo de entrada/tubo de retorno Drenagem (polegadas) C * L * A (mm): 610* 1.250*1.040 eu E1 E2 E3 F kg
GUDL501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 A
GUDL501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 38 A
GUDL501E ∅12/∅22 G1 952*490*674 430 640 / / 126 44 A
GUDL601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 56 A
GUDL502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 80 B
GUDL602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 95 B
GUDL602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 115 B
GUDL602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 125 B
GUDL632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 B
GUDL632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDL603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 166 C
GUDL633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 196 C



Dimensões gerais e tamanho de instalação do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 6,0 mm

Modelo Especificação da interface (mm) Dimensões totais B*T*H Dimensões de instalação pesos Ícone de contorno
Tubo de entrada/tubo de retorno Drenagem (polegadas) C * L * A (mm): 610* 1.250*1.040 eu E1 E2 E3 F kg
GUDD501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 35 A
GUDD501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 37 A
GUDD501E ∅12/∅22 G1 952*490*674 430 640 / / 126 43 A
GUDD601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 57 A
GUDD502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 78 B
GUDD602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 93 B
GUDD602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 112 B
GUDD602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 122 B
GUDD632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 B
GUDD632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 B
GUDD603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDD633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 192 C


Dimensões gerais e tamanho de instalação do refrigerador de ar eficiente do teto com degelo elétrico Espaçamento: 9,0 mm

Modelo Especificação da interface (mm) Dimensões totais B*T*H Dimensões de instalação pesos Ícone de contorno
Tubo de entrada/tubo de retorno Drenagem (polegadas) C * L * A (mm): 610* 1.250*1.040 eu E1 E2 E3 F kg
GUDJ501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 34 A
GUDJ501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 A
GUDJ501E ∅12/∅22 G1 952*490*674 430 640 / / 126 42 A
GUDJ601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 55 A
GUDJ502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 76 B
GUDJ602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 94 B
GUDJ602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 114 B
GUDJ602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 121 B
GUDJ632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 B
GUDJ632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDJ603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDJ633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 190 C



3.Visualização do resumo do produto

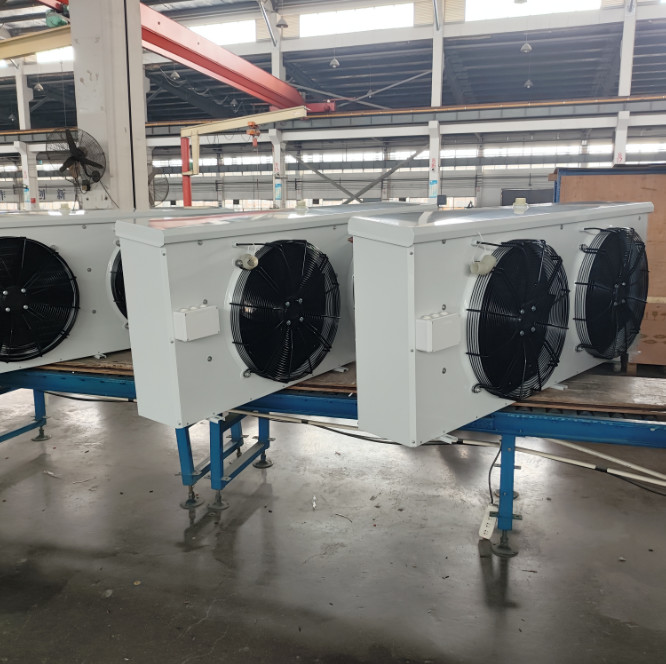

Evaporador de armazenamento a frio de elevada eficiência da série G 0

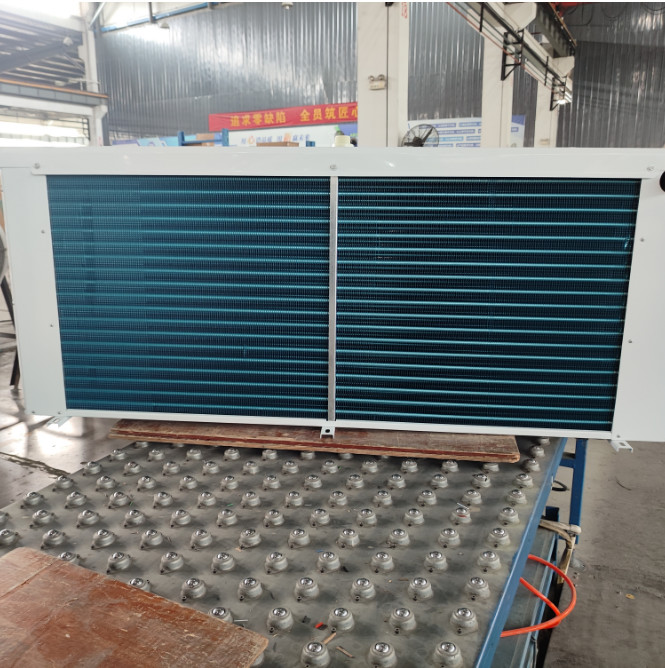

Evaporador de armazenamento a frio de elevada eficiência da série G 1

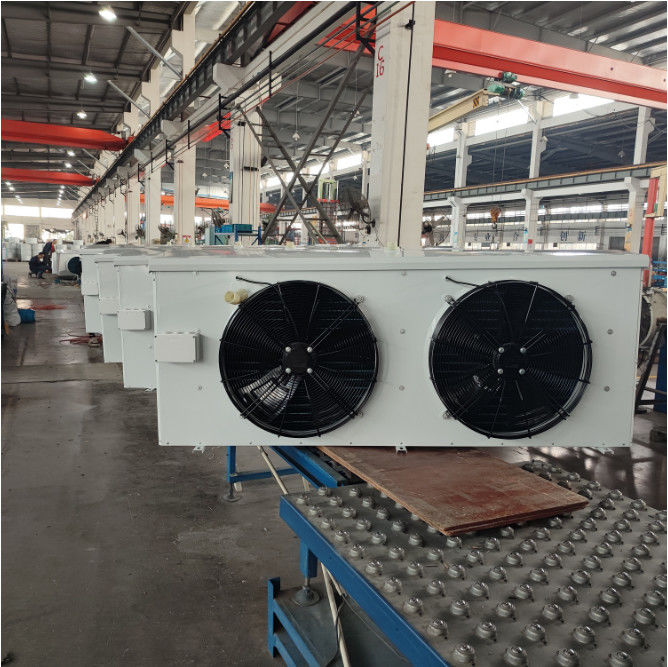

Evaporador de armazenamento a frio de elevada eficiência da série G 2



Nota 1: Critérios de Projeto

Condições padrão de troca de calor Temperatura do ar de entrada Temperatura de evaporação Humidade relativa Coeficiente de absorção de umidade Grau de superaquecimento
SC1 10℃ 0℃ 85% 1,35 6,5 mil
SC2 0℃ -8℃ 85% 1,15 5,2K
SC3 -18℃ -25℃ 95% 1.05 4,6K
SC4 -25℃ -31℃ 95% 1.01 3,9K
SC5 -34℃ -40°C 95% 1.01 3,9K



Nota 2: Coeficiente de conversão de refrigerante

Refrigerante Condições de trabalho R22 R404A R507 R134a
Fator de correção SC1 0,95 1 1 0,93
Fator de correção SC2 0,95 1 1 0,91
Fator de correção SC3 0,95 1 1 0,85
